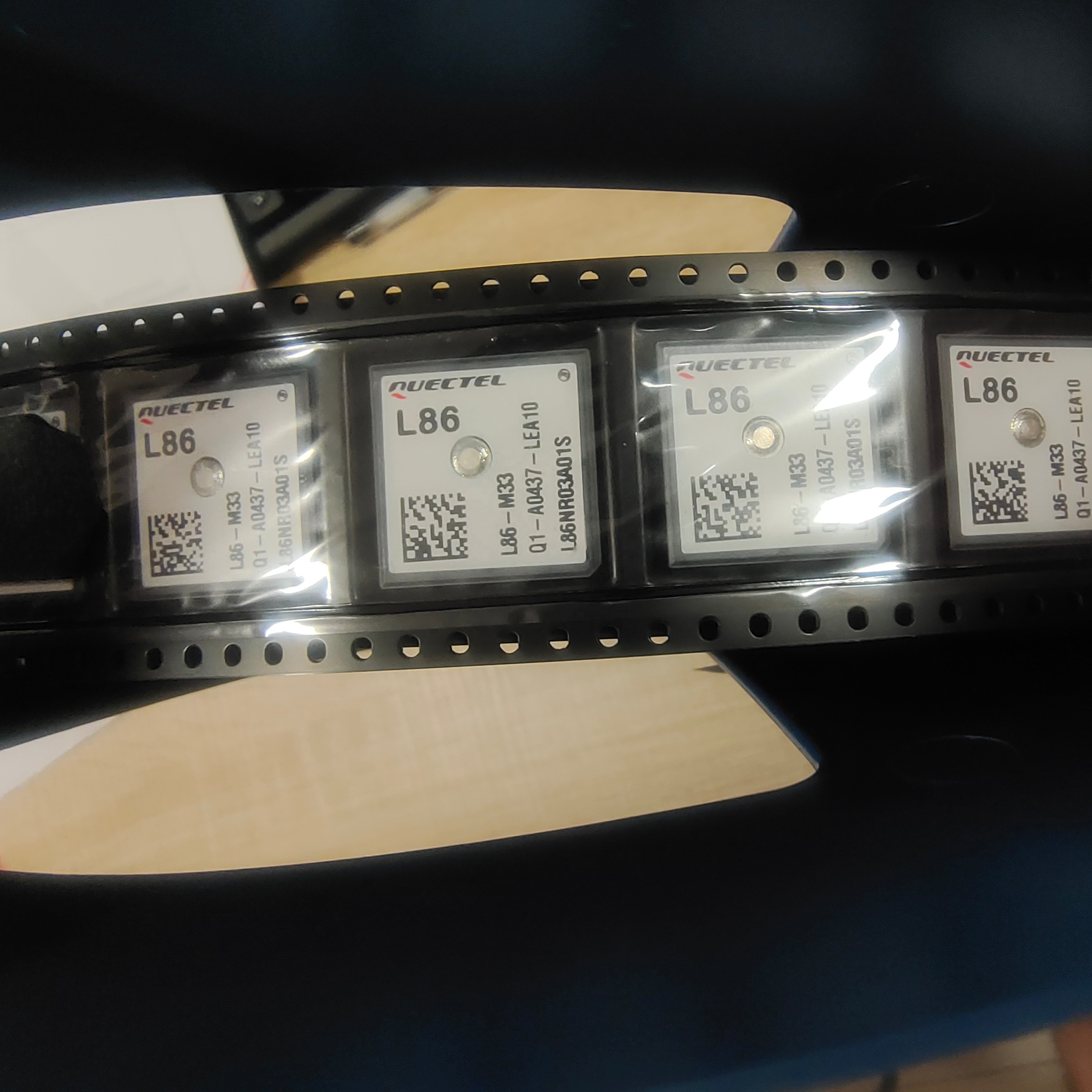

L86-M33 Modulo modem LTE compatto Modulo GNSS POT Antenna integrata
| Luogo di origine | Shanghai, Cina |
|---|---|
| Marca | QuecteI |
| Numero di modello | L86-M33, L86-M33 |
| Prezzo | $0.50 - $13.00/pieces |
| Imballaggi particolari | Originali, nuovissime. |
| Capacità di alimentazione | 50000 pezzi al giorno |
Contattatemi per campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo | LCC | Porto | ShenZhen |
|---|---|---|---|
| Evidenziare | Modulo di modem LTE compatto,Modulo di modem LTE GNSS,L86-M33 |
||
Descrizione di prodotto
Dettagli del prodotto
GNSS L86 L86-M33 MT3333 Chipset Low Power Compact GPS Module LCC Package Antenna integrata L86 M33 L86M33
Descrizione
DescrizioneVisualizzazioneL86 è un modulo GNSS POT (Patch on Top) ultra-compatto con un modulo incorporato da 18,4 mm × 18,4 mm × 4.0 mm patch antenna e utilizza il MediaTek nuova generazione GNSS chipset MT3333 che raggiunge le prestazioni perfetteProgettato per essere compatibile con il modulo GPS L80 di Quectel nel fattore di forma compatto e unificato, fornisce una piattaforma flessibile e scalabile per la migrazione dal GPS al GNSS.Questo design che consente di risparmiare spazio rende il L86 un modulo perfetto per dispositivi in miniaturaAdottando il pacchetto LCC e integrando l'antenna patch, L86 ha prestazioni eccezionali sia nell'acquisizione che nel tracciamento.Combina AGPS avanzato chiamato EASYTM (Embedded Assist System) e la collaudata tecnologia AlwaysLocateTM, L86 raggiunge le prestazioni più elevate e soddisfa pienamente gli standard industriali.La tecnologia EASYTM consente a L86 di calcolare e prevedere le orbite automaticamente utilizzando i dati di efemeris (fino a 3 giorni) memorizzati nella memoria RAM interna, in modo che L86 possa fissare rapidamente la posizione anche a livelli di segnale interni con basso consumo energetico.L86 può regolare in modo adattativo il tempo di accensione/spena per raggiungere un equilibrio tra la precisione di posizionamento e il consumo di energia in base alle condizioni ambientali e di movimento. L86 supporta la funzione di commutazione automatica dell'antenna.mantiene il posizionamento durante il processo di commutazione. Grazie al suo design compatto, alta precisione e sensibilità, L86 è perfettamente adatto per una vasta gamma di applicazioni M2M come dispositivi portatili, automotive, tracciamento personale,PDA di sicurezza e industrialiÈ particolarmente adatto per applicazioni speciali, come mouse GPS e OBD.
Principali vantaggi
Motore multi-GNSS per GPS, GLONASS, Galileo e QZSS
Antenna di patch incorporata: 18,4 mm × 18,4 mm × 4,0 mm
Impressione estremamente compatta: 16,0 mm × 16,0 mm × 6,45 mm
Funzione di commutazione automatica dell'antenna
Supporto alla protezione da cortocircuito e al rilevamento delle antenne
LNA integrato per una migliore sensibilità
EASYTM, una tecnologia AGPS avanzata senza memoria esterna
Consumo di energia ultra basso in modalità di tracciamento, 26mA
AlwaysLocateTM, un controller intelligente in modalità periodica
LOCUS, una funzione di logger incorporata senza la necessità di un flash esterno
Alta sensibilità: -167 dBm @ Tracciamento, -149 dBm @ Acquisizione
99 canali di acquisizione, 33 canali di tracciamento
Modalità mongolfiera, per alte altitudini fino a 80 km
Supporto DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
Ottime prestazioni anti-interferenza grazie al canceller di interferenze attive multi-tono
PPS VS. NMEA può essere utilizzato per il servizio orario
Supporto del comando SDK sviluppato da Quectel
Caratteristiche GNSS
ricevitore GPS a banda L1 (1575.42MHz)/ricevitore GLONASS a banda L1 (1601.71MHz):
Canale: 33 (Tracking) / 99 (Acquisizione) C/A Codice
SBAS: WAAS, EGNOS, MSAS, GAGAN
Accuratezza della posizione orizzontale:Autonomo: < 2,5m CEP
Accuratezza della velocità:Senza aiuto: < 0,1 milioni di ecu/s
Accuratezza dell'accelerazioneSenza aiuto: < 0,1 m/s2
Accuratezza del tempo:1PPS Out: 10ns Tempo di riacquisizione: <1s
TTFF @-130dBm con EASYTM:Inizio a freddo: < 15 s Inizio caldo: < 5 s Inizio caldo: < 1 s
TTFF @-130 dBm senza EASYTM:Avvio a freddo: < 35 s Avvio caldo: < 30 s Avvio caldo: < 1 s
Sensibilità:Acquisizione: -149dBm Tracciamento: -167dBm Riacquisizione: -161dBm
Performance dinamica:Altezza massima: 18000m Max velocità massima: 515m/s Max accelerazione: 4G
Interfacce
Interfaccia seriale:UART: regolabile 4800bps~115200bps Di default: 9600bps
Tasso di aggiornamento:1Hz (default), fino a 10Hz
tensione di ingresso/uscita:2.7V~2.9V
Protocolli:NMEA 0183 PMTK
Caratteristiche generali
Intervallo di temperatura:-40°C ~ +85°C
Dimensioni:18.4 mm × 18,4 mm × 6,45 mm
Peso:Circa 7.6 g.
Gestione dell'energia
Fornitore di alimentazione:3.0V~4.3V
Acquisizione di potenza:30mA @3.3V (GPS+GLONASS)
Tracciamento di potenza:26mA @3.3V (GPS+GLONASS)
Risparmio energetico:3.5mA @AlwaysLocateTM (Nota1) 7uA @Modalità di backup 1mA @Modalità standby Modalità periodica
Nota1: Misurata nel sistema GPS+GLONASS in modalità statica esterna.
