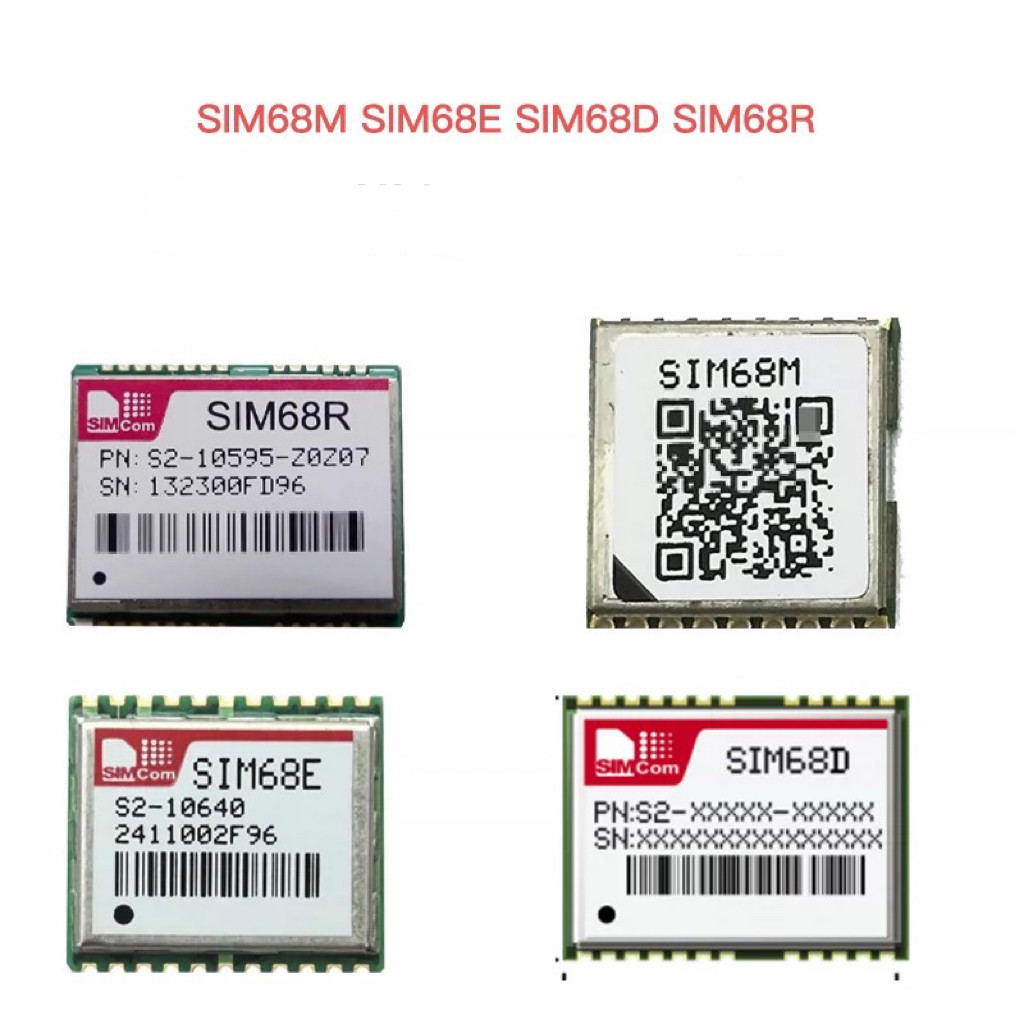

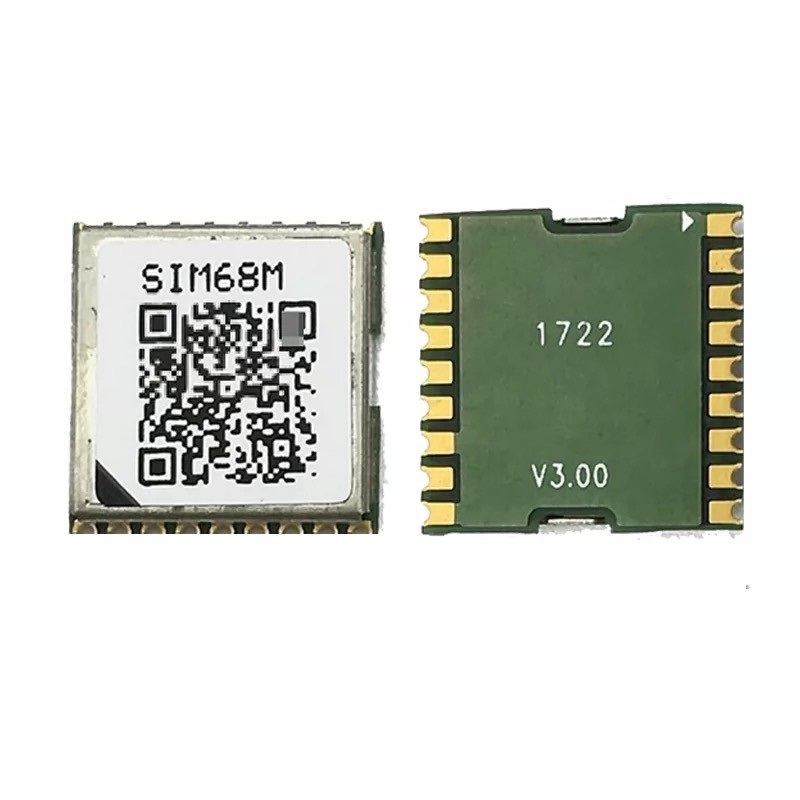

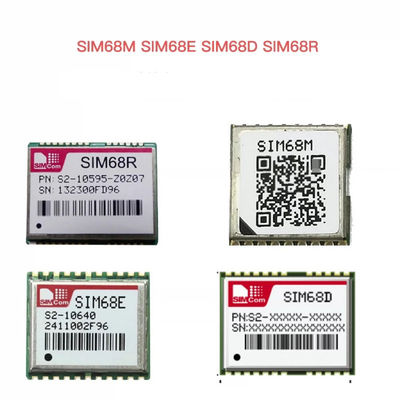

SIMCOM SIM68M Modulo GPS GNSS elettrico Supporto GPS/GLONASS/Galileo/QZSS

Dati meccanici
• Dimensioni: 10,1*9,7*2,5 mm
• Peso: 0,5 g

Caratteristiche
• Supporto GPS/GLONASS/Galileo/QZSS
• Supporta la previsione dell'orbita auto-generata EASYTM
• Supporto alla previsione dell'orbita EPOTM
• Sostenere la gamma SBAS (WAAS, EGNOS, GAGAN, MSAS)
• Supporto per la rimozione degli ostacoli
• Un amplificatore a basso rumore è stato integrato

Interfacce
• Interfacce seriali
- UART
• I/O digitali
- Input EINT0
- Pulso al secondo (PPS)
• Protocolli
- NMEA
- PMTK.

Prodotti di valutazione del sostegno
• KIT EVB SIM68 con interfaccia USB V2.0 a piena velocità

Dati elettrici
• Fornitura di corrente: +2,8V ~4,3V
• Potenza di riserva: +2,3V ~4,6V
• Consumo energetico2,6
- Acquisizione: 25mA
- Tracciamento: 21mA.
- AlwaysLocateTM: 340uA
- Di riserva: 14 μA
• Tipo di antenna
- Attivo e passivo
• Potenza dell'antenna
- VCC_RF esterno o interno

Dati sulle prestazioni
• Tipo di ricevitore
- 33 rilevamento / 99 acquisizione- canale ricevitore GNSS
• Tasso di aggiornamento massimo
- 10 Hz.
• Sensibilità1
- Tracciamento: -165 dBm
- Riconquista: -160 dBm
- Avvio a freddo: -148 dBm
• Il tempo necessario per risolvere il problema2
- Inizio a freddo: 28s
- Inizio caldo: 26s.
- Avvio a caldo: < 1s
- EPO Assist: 13s (CTTFF)
• Accuratezza
- Posizione automatica 3: < 2,5m CEP
- Velocità 4: 0,1 m/s
• Temperatura di funzionamento: -40 °C°C~ + 85°C

Certificato
• CE
• A-TICK




️
1.Dimostrato in libreria
2.Tutti gli SV @ ¥130 dBm, modalità GPS e GLONASS
3.50% 24 ore di statica, -130 dBm, modalità GPS e GLONASS
4.50% @ 30 m/s
5- A -40.°C~ 30°C, la sensibilità sarà un po'peggiore
6.@3.3V con antenna passiva
